一、螺杆泵采油系统的组成和工作原理

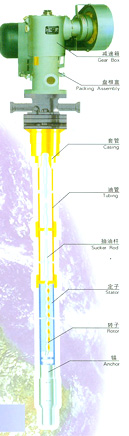

　　GLB系列采油螺杆泵是近十几年来发展起来的一种新型采油机械设备，主要由单螺杆油泵和地面驱动装置组成，由地面驱动装置匀速带动加强级抽油杆转动，驱动井下螺杆泵工作，达到抽吸地下原油的作用。其结构简单，体积小，重量轻，使用维修方便，节省能耗，，能泵送液体的种类范围较宽，包括高粘稠油、高含腊原油、含砂原油。
单螺杆抽油泵是由单头转子和一个双头定子组成一个相对运动组件，两件之间形成一个密闭的空腔，当转子和定子作相对转动时，封闭腔室能作轴向移动，使其中的液体从一端移向另一端，实现机械能和液体能的相互转化，从而实现举升作用。
二、井下单螺杆抽油泵的性能参数


2）螺杆泵性能参数表：

型号 GLB28-40 GLB40-20 GLB40-42 GLB75-27 GLB75-40 GLB120-27 GLB120-36 GLB190-33 GLB300-21 GLB500-14 GLB800-16
级别 40 20 42 27 40 27 36 33 21 14 16
转排量28 28 40 40 75 75 120 120 190 300 500 800
总长 4509 2892 5315 4436 5996 5530 6970 6170 6299 7224 9200
外径 89.5 89.5 89.5 89.5 107 107 107 116 116 116 116
限位销至胶套距离 250 250 250 255 255 255 255 255 255 255 255
转子螺纹 3/4＂ 3/4＂ 3/4＂ 3/4＂ 7/8＂ 7/8＂ 7/8＂ 1＂ 1＂ 1＂ KCB36
定子上螺纹 27/8＂ 27/8＂ 27/8＂ 27/8＂ 31/2＂ 31/2＂ 31/2＂ 31/2＂ 31/2＂ 31/2＂ 31/2＂
定子下螺纹 27/8＂ 27/8＂ 27/8＂ 27/8＂ 27/8＂ 27/8＂ 27/8＂ 31/2＂ 31/2＂ 31/2＂ 31/2＂
扬程 1000 800 1500 1000 1500 1000 1500 1200 850 600 650
工作温度 <100摄氏度
理
论
产
液
量
 m3/d
300r/min
62r/min
12.7 18 18 34 34 54 54 86 136 226.8 363
2.5 3.5 3.6 6.7 6.7 10.7 10.7 17 34 44.6 72
原油粘度 <500mpa.s

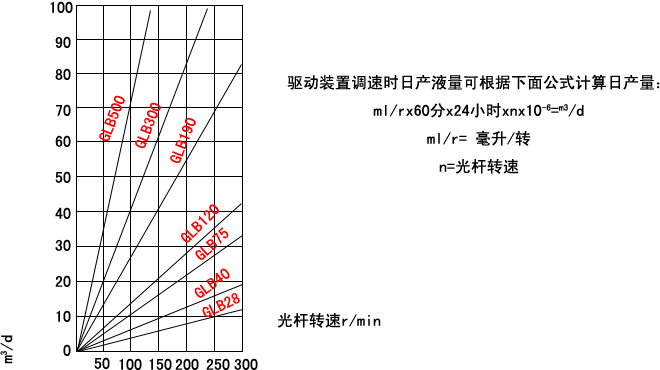

3)各型号螺杆泵理论日的液量曲线图
